中國經濟的高速持續增長，促進了風機行業的快速發展。很多企業在市場競爭中不斷地發展壯大，并形成了一定的規模，如何在市場上立于不敗之地，走持續發展的道路，是這些企業迫切需要考慮的問題。企業的持續發展涉及很多方面，本文僅從中小風機企業技術發展角度談幾點認識。

一、通風機的型譜規劃

我國通風機的產品研發都是從單個模型機出發，不考慮各模型機之間的聯系，產品開發往往只是滿足某個特定的性能參數要求，這樣的后果便是不斷地研發新的模型來滿足新的應用要求，缺乏從總體上對模型機進行規劃和布局，對部件的通用性也缺少必要的研究。如果對通風機的型譜進行規劃，形成若干個高效率的模型機，并在此基礎上通過變型設計延伸出更多的高效率機型，這樣不僅能滿足各應用領域參數多樣性的要求，形成產品系列化，還能達到節約能源的目的，對提高我國通風機整體運行效率有非常重要的意義。

對通風機的型譜規劃，可以從以下幾個方面考慮：①優化型譜布局，采用盡可能少的模型覆蓋比較大的參數范圍，各種模型盡可能有高、中、低壓方案，使用變型設計方法來實現大覆蓋面。②結構簡單，葉片型線、葉輪前盤型線盡可能簡單(如平行前盤、錐形前盤，直葉片、單圓弧和雙圓弧)，嘗試同一模型變型風機前盤相同。③各模型基本元件盡可能通用，如不同的模型前盤可以互換，葉片型線可以互換。

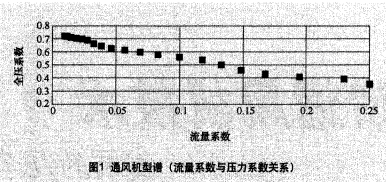

以離心通風機為例，對型譜進行規劃，根據性能參數覆蓋的范圍進行優化，圖1是按R20優選數系規劃的型譜表，圖中同時也列出了流量系數和壓力系數的對應關系。

二、通風機優化設計

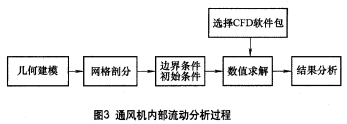

根據型譜規劃，形成一個基本模型系列，對這個基本模型系列進行優化設計。優化設計的過程分以下幾個方面：①分析現有的效率、噪聲等性能指標較好的風機模型，對這些模型進行必要的改進，作為優化設計的基礎。②建立優化設計目標函數，應用優化設計方法確定風機流動部件的幾何參數。③使用CFD(Computational Fluid Dynamics)軟件包，分析風機內部流動并對結果進行分析，判斷各部件流動的優劣。④根據流動分析結果，對前面的優化設計結果進行改進。⑤對模型進行試制及試驗，整個過程框架如圖2、圖3所示。

目前，比較常用的流動分析軟件有：Fluent、Star—CD、Numeca等。

三、通風機模型試驗

從技術發展角度上看，模型試驗及試驗驗證是必不可少的。一方面，模型機性能是否滿足設計要求，需要在標準試驗臺上進行試驗驗證；另一方面，通風機部件對性能的影響，也需要進行試驗研究。因此，必須設計各種模型機的標準試驗臺，使之不僅滿足各種模型機試驗要求，還能適應通風機部件性能試驗的要求。

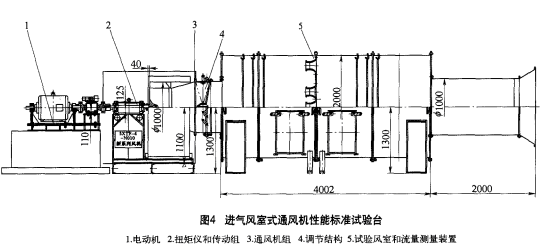

圖4所示是進氣風室式模型試驗臺示意圖，試驗臺滿足GB／T1236—2000(ISO5801：1997)要求，流量測試方法采用風室中的多噴嘴測量，流量參量范圍使用噴嘴個數控制。更換通風機組件可實現不同模型機的性能試驗，改變調節機構的葉片角度可以研究不同導葉進口角對通風機性能的影響，改變通風機內部部件(如不同葉片)可以探討部件對通風機性能的影響。

同時，對模型機進行性能試驗以及改變幾何參數對離心通風機性能影響的試驗研究，可以驗證前面模型機的優化設計結果和數值模擬結果，給模型機的改進設計提供試驗依據。

四，通風機模型數據庫

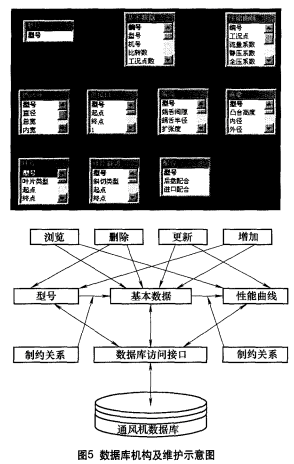

在前述工作的基礎上，通風機生產企業應該建立模型數據庫，并且隨著模型機的研制不斷地擴充和完善數據庫。通風機模型數據庫包括性能數據庫和結構數據庫，性能數據庫描述通風機的氣動性能，主要指通風機壓力、功率、噪聲等參數隨流量的變化關系，用于通風機的選型設計、變型設計等；結構數據庫描述通風機的幾何特征和結構特點。圖5為數據庫機構示意圖和數據庫維護示意圖。

通風機模型機數據庫的規模和完善程度體現一個企業的技術實力，隨著產品種類的增多，數據庫的規模會不斷增加，模型參數的覆蓋范圍也會增大，通風機的選型和變型設計也會變得更加容易，企業面對市場的能力就會不斷地增強。

五、通風機應用軟件開發

通風機選型設計、通風機變型設計和通風機調節性能預測均依賴于模型機的開發，依賴于通風機性能試驗、通風機部件性能試驗和改變幾何尺寸后性能的研究，在這些工作的基礎上形成通風機應用軟件包，則可大大提升企業技術水平及應對市場的能力。通風機應用軟件包應包含選型設計軟件、變形設計軟件和通風機調節性能預測。

1．通風機選型設計

通風機是否節能只有在實際應用中才能體現，一臺本身效率很高的風機，如果選型不當，可能不在高效區運行，起不到節能效果。因此風機的合理選型對其實際運行效率和節能有非常重要的意義。圖6、圖7所示是由于選型不合理造成風機低效運行示意圖。如果將系統阻力計算和通風機軟性集成在通風機選型設計軟件中，則可更加準確地計算系統阻力，估計通風機設計參數，更好地進行風機選型，使通風機在高效區運行，從而實現節能目的。

通常通風機選型遵循以下原

則：①設計參數的準確計算，通風機必須滿足系統使用的流量和壓力，系統的使用流量和壓力要經過準確的分析與計算，如有可能，最好以實測數據為基礎，或參考類似的系統確定。②風機運行工況點的選擇要求風機在高效區運行，處于效率曲線的最高點或稍偏右運行。③預留的富裕量要合適，使正常使用的工作點盡可能接近設計工況，使風機長期運行在高效區內。④選擇風機性能曲線與實際要求相適應。⑤所選擇的風機應具有結構簡單，易于維修，體積小，重量輕，設備投資和運行費用少等特點。

2通風機變型設計

當選型設計和相似設計都不能滿足設計要求時，需進行變型設計，選用比轉速相差不多、性能較好的通風機進行變型設計。變型量控制在一定范圍內時，可以認為變型設計點的效率近似不變。變型設計方法主要有：變?nèi)~輪寬度、變?nèi)~片數、變?nèi)~輪外徑及出13安裝角或葉片型線、變?nèi)~片進口安裝角。

3．通風機調節性能預測

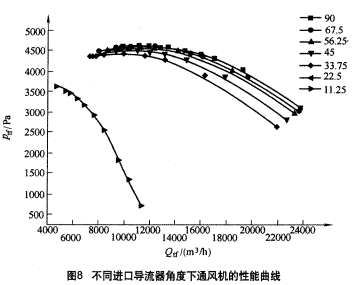

通風機的調節方法大致有：進出口節流調節、進口導流器調節、變轉速調節、軸流風機變?nèi)~片角度調節等。圖8為變進口導流器角度時通風機的性能曲線，圖9為不同葉片角度下對旋軸流通風機的性能曲線，依試驗數據和數值模擬手段(CFD)為基礎，建立性能預測模型，形成計算機軟件，可以較為準確地預測通風機調節性能曲線，為通風機的高效低碳運行打下基礎。

六、結語

以前簡單討論了中小風機企業技術發展思路，根據起來是先進憲產品規劃，再使用先進的設計手段進行模型設計，然后建立標準試驗臺進行模型機試驗和部件對通風機性能影響試驗，在此基礎上建立模型數據庫并發展計算機應用軟件，如選型設計軟件、變型設計軟件和通風機調節性能預測軟件。
