通風機動平衡方法研究

文章出處:東莞市久裕通風設備有限公司責任編輯:久裕通風降溫發表時間:2012-01-06瀏覽量:4929

1引言

懸臂結構的通風電動機靠近通風機葉輪一側的軸承除要承受通風機葉輪的重量外,還要承受轉子系統不平衡離心力引起的交變載荷,使轉子和軸承同時產生振動,增大機械噪聲。轉子不平衡力引起的振動在通風機振動頻譜中主要表現為軸頻及其倍頻的振動,為了抑制由于轉子系統不平衡引起的振動,目前普遍采用的方法是對轉子系統進行現場動平衡。本文根據對剛性轉子的運動分析,制定了通風機現場動平衡的試驗方法。試驗表明,該方法可以有效地降低由于動平衡不良原因引起的通風機軸頻振動。

2剛性轉子的轉動

研究剛性轉子的動平衡運動的模型為圖1所示的Jeffcott轉子。它是由一根支承在兩個軸承上的豎軸,中間裝有質量m的圓盤。設圓盤的幾何中心為O1,質心G,偏心距e=O1G,軸支承中心的連線與圓盤的交點為O。當轉子靜止時,圓幾何中心O1與軸心O是重合的。

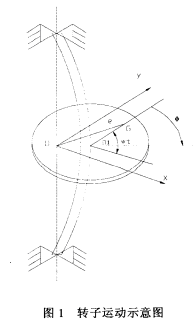

圖1 轉子運動示意圖

建立直角坐標系xoy,圓盤形心O1的運動軌跡為xy),則圓盤質心G的位置為(x+ecoswt,y+esinwt)。假設轉軸在O處的X和Y方向的剛度均為k,粘性阻尼系數C,則圓盤在x和y方向的運動微分方程為:

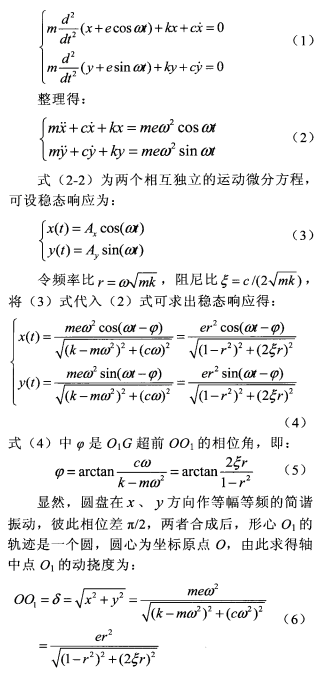

圓盤在x和y方向的運動微分方程

因此轉子的運動是繞形心O1點自轉,同時又繞支承中心O作公轉,它們的角速度都是w。

分析單盤轉子位移與激勵力矢量之間相位角φ與頻率比r的關系:當r 當r>l時,質心G和回轉中心O處在幾何中心O1的同一側,在幾何中心的外側,π/2<φ<π;當r=l時,φ=π/2,軸彎曲的橫向位移接近最大值R=e/2ζ,這時軸的轉速稱為臨界轉速nc=60wn(2π)。若不考慮其它因素,其值與軸不轉時橫向彎曲振動頻率相等。

對于已知的轉子系統,轉子質量m,支承軸承的阻尼系數c和彈性剛度K一定,當轉子在某一轉速w下穩定運行時,由式(5)可知相位角φ是一個常數,在振動研究中,通常稱φ為機械滯后角。由式(6)可知也是一個常數,通常稱α為影響系數。在工程中,機械滯后角φ可以通過轉子的轉速信號和振動信號直接測量,影響系數α可通過加試重的方法測得。

設理圓盤轉子見圖2,質量為m,質心O和圓盤形心O重合。在半徑R上加一微小質量△m1,質心移到G1,偏心距為e1,則圓盤轉子以轉速W旋轉時產生的動撓度為δ1,測得圓盤振動幅值為A1由單自由度系統振動原理知A1δ1。同增,如在半徑R上加一微小質量△m2,質心移到G2,偏心距為e2則,圓盤轉子以轉速w旋轉時產生的動撓度為δ2,測得圓盤振動幅值為A2,且A2δ2。由α=δ/e為常數可得。在工程中一般以轉子的實際偏心質量為△m1,則通過加重△m2可以求得轉子的實際偏心質量為。如果在實際偏心質量為△m1的180度相位角加質量為△m1的平衡塊,則可以校正轉子的質心G1回到形心O位置,使轉子平衡。

圖2 圓盤轉子的不平衡

3通風機單平面動平衡校正方法

根據Jeffcott轉子運動的分析,通風機轉子動平衡一般方法如下:

(1)啟動通風機以額定轉速WN運行,測得原始不平衡振動矢量

(2)停下通風機,在葉輪內平面上某個半徑 R和相位角β上加度重P1= P1﹤β;

(3)啟運通風機以額定轉速wn運行,測得加試重后振動矢量A01= A01﹤α01;

(4)計算由試重引起的振動的振幅值和相位角A1= A01﹤α1;

由A1= A01﹤A01;得,

(6)在葉輪內平面半徑R上安裝平衡質量Q;

(7)重新測量轉子振動,如不滿足要求則重復進行以上試驗。

4通風機動平衡試驗

某型號通風機組的振動較大,為了抑制軸振動,通過現場動平衡來校正,要求平衡精度到G2.5級。動平衡校正系統采用B&K公司7790動平衡系統測試。風機參數如下:

額定轉速:nN=1800 rpm;

電機轉轉子重量:mM =30 kg;

風機葉輪重量:m1=25 kg;

風機葉輪半徑:R1=2l5 mm;

動平衡校正半徑:R=205 mm。

根據精度等級計算試重質量:

校正過程見表1和圖3。通過校正,通風機的動平衡達到G2.5級,校正后電機的振動明顯減小,從振動頻譜圖上看,30Hz軸頻振動比較如表2。

表1 通風機動平衡校正過程





振動及相位角

實際加平衡重

建議加平衡重



A(mm/s2)

φ(°)

M(g)

φ(°)

M(g)

φ(°)

初始狀態

161

322









試驗狀態

197

270

13

144

13.2

68

校正狀態

41

258

13

72

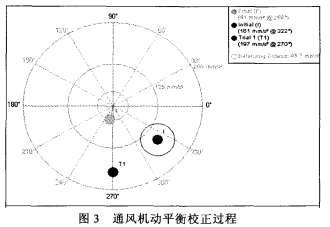

圖3 通風機動平衡校正過程

表2 校正前后風機振動比較





初始狀態

校正后狀態

振動加速度(mm/ s2)

X向(水平方向)

1.68

1.00

Y向(電機軸向)

3.25

1.39

Z向(垂直方向)

0.05

0.13

5結束語

通過轉子運動的理論分析和通風機動平衡的試驗驗證,可得如下結論:

(1)單平面動平衡校正方法可以有效降低通風機組的軸頻振動,且簡便易行,具有實用價值。

(2)進行現場動平衡之前,要去除由其它因素所引起的振動,如聯軸器不對中、軸承松動、軸承座地腳螺栓松動等故障,通風機安裝平臺也要牢固穩定,否則都會影響試驗的效果。
