0引言

對于掘進長度超過3000m的單條礦井巷道如何進行局部通風一直長期困擾著人們，筆者在長期生產實踐和研究探索中積累了一些經驗和方法，在這里希望和大家一同分享探討。

1超長距離局部通風技術

一般認為，當掘進距離小于3000m時，局部通風采用大功率局扇(2×30kW及以上)和大直徑風筒(1000mm及以上)配合使用即可解決。

1．1增加通風立眼及構筑風庫

增加通風立眼：施工一個通風立眼，在地面(通風立眼孔口附近)安裝一臺臨時主扇為井下供風。其風流流向為，地面風機一風筒一工作面一掘進巷一立眼一地面。工作面采用2×30kW局部通風機供風，風簡直徑選用800mm。該方案也可考慮將風機安設在通風立眼眼底。其風流流向為，地面一風機～風筒一工作面一掘進巷一立眼一地面。局部通風機及風筒直徑選擇同上。

構筑風庫：在巷道掘進到約2000m處或單巷總掘進長度的2/5處，構筑一個風庫，利用風庫中的中轉風通過工作面局部通風機送到工作面迎頭。此時風流路線為，地面風機一風筒一風庫一工作面風機一工作面迎頭一巷道一地面。該方案可以采用單臺風機一趟風筒從地面將風送人風庫，也可考慮采用兩臺風機兩趟風筒從地面將風送人風庫。在生產實踐中可以根據巷道斷面、風筒直徑及形式、局部通風距離、瓦斯涌出、地?zé)岬染唧w條件靈活應用。

1．2局部通風機串聯通風

主要依靠局部通風機作動力，風筒作導風工具，與全風壓與局部通風結合的通風相比，具有局部通風距離長、風壓要求高、巷道風速較難滿足《煤礦安全規程》要求的特點，因而在風筒選擇、局部通風機選型及作業方式上有較高的技術要求。為此，通過選擇大直徑、長筒帶和雙反邊風筒，選用大功率對旋式局部通風機，利用局部通風機串聯作業，采用國際20世紀90年代末先進的濕式旋流除塵器配合渦流控塵技術，進行了掘進工作面獨頭通風技術的集成，創新出局部通風機壓入式通風技術。

本技術主要難點是利用局部通風機串聯通風。當掘進通風距離過長，選不到需要的局部通風機，或者由于管理原因，所選用的局部通風機工作風壓、風量不再滿足掘進通風要求時，則可以使用兩臺局部通風機進行串聯作業。

1．3直接供風及加設隔斷

直接供風：用風簡直接將風送到工作面。其風流流向為，地面風機一風筒一工作面一檢修巷(運輸巷)一井筒一地面。根據計算，如使用2臺風機2趟風筒，直徑1200mm為每個工作面供風，根據風機技術參數(兩級、三級、三級)，按風量考慮可選2×75kW風機。從工況點圖中可以看出，能夠滿足要求并具有一定的富余能力。

加設“隔斷”：在單巷的中間增加一道墻，作為“隔斷”，形成雙巷全風壓通風系統。

2具體方法適用條件及其優劣對比

2．1具體方法及適用條件

增加通風立眼：在單巷掘進的中前部位置施工一個通風立眼，如圖1所示，解決超長距離通風問題。適用條件，①煤層埋藏較淺，一般認為<200m②地面地形適宜，位于歷史最高洪水位標高之上；③松散層厚度較小且涌水量不大；④地企關系較好，土地征用較為容易。

構筑風庫：在巷道掘進到約2000m處或單巷總掘進長度的2/5處，施工一個硐室，用局扇將風送到該硐室，然后利用局扇從該硐室吸風，將風通過風筒送到掘進工作面迎頭。如圖2所示。適用條件①巷道斷面較大，在布置大直徑風筒后，不影響下料、出矸、行人等；②局部通風距離在4500m之內③掘進的煤(巖)層中具備構筑風庫的地質條件。

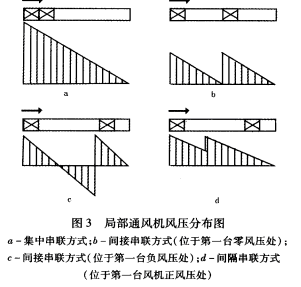

局部通風機串聯通風：從理論上，串聯方式分為集中串聯(圖3a)和間隔串聯(圖3b)，但從兩種串聯作業的風壓分布可以看出，在相同條件下，集中串聯風筒的全風壓大于間隔串聯，風筒漏風也必然大于間隔串聯。為避免高風壓對風筒造成損壞，影響通風安全，宜采用間隔串聯方法。但如果間隔串聯時第二臺風機位置選擇不當，與第一臺相隔較遠，便會在第二臺風機后面一段風筒內產生負壓造成這個區段內部分污風漏入風筒，形成循環風(圖3e)。經理論分析，兩臺局部通風機的間距一定不得大于風筒全長的1/3(圖3d)。適用條件，①局部通風距離不宜超過5000m；②宜采用間隔串聯方式，且第二臺風機位于第一臺風機正風壓處(如圖3d所示)；③兩臺風機風量、負壓要相匹配。

直接供風：該方法最簡單，關鍵是風機選型和風筒選擇。當局部通風距離達到4800m以上，接近5000m時，根據經驗主要通風參數選擇。①百米漏風率取1．5％；②風量備用系數按1．25；③風簡直徑1．2m；④風機吸人風量不小于1000m/min；⑤應選擇2×75kW及以上的對旋風機。經計算，如使用1臺風機，1趟直徑為1200mm的風筒為工作面供風，根據風機技術參數，按風量考慮可選2x75kW風機。從其工況點圖中可以看出，能夠滿足要求并具有一定的富余能力。適用條件：①礦井的管理水平較高，技術人員素質比較過硬；②局部通風距離不宜超過5000m；③風機選型和風筒選擇合理；④巷道斷面大于16m，最好在18m以上，否則布置風筒后，將會影響主運、輔助運輸?shù)取?/p>

加設“隔斷”：具體方法，在單巷的中部，采用鋁鋼板將一條單巷隔開，形成斷面相同的兩條巷道。在鋁鋼板與巷道的頂?shù)装逯g，用密封材料封堵，鋁鋼板與鋁鋼板的鏈接處也可以采用密封材料進行封閉，防止漏風。適用條件，①上部是一條較短的井筒，下部鏈接著兩條較長的巷道；②上部單巷的斷面較大，分隔后每條巷道的斷面應大于8m2。。

2．2各種方法的優劣對比(見表1)

表1五種超長距離局部通風方法優缺點對比表

如表1所示，對五種超長距離局部通風方法的優缺點進行了對比。

3結論

通過以上敘述及計算、比較，可以得出如下結論：

(1)上述五種局部通風方法，都可滿足單巷超長距離局部通風的要求。

(2)增加通風立眼、加設“隔斷”這兩種方法相對而言更可靠，但投入也相對較高。

(3)局部通風機串聯通風、直接供風這兩種方法投入相對較少，但后期風筒維護量大，管理、技術要求較高。

(4)構筑風庫是常用的一種方法，應用效果也較好，但設備、設施投入多，維護量也較大。

工程技術人員在充分結合本單位實際的前提下，可以根據具體情況合理選擇。在現有工程、設備技術條件下，上述五種方法都是可行的。
