0引言

我國幅員遼闊，氣候多樣。西北大部分地區及華北的內蒙、西南云貴部分地區，西藏部分地區甚至黑龍江省少數地區都處在干旱、半干旱地區。這些干旱、半干旱地區的氣象條件有其顯著的特點，即氣候干燥，夏季室外空調計算濕球溫度較低(一般低于22℃)；晝夜溫差大，每日早晚與中午氣溫(干球溫度)相差較大；冬季室外干球溫度較低，多為干冷氣候(若只對室內供熱室內空氣相對濕度一般低于20％)；室外風沙較大，空氣中灰塵多。

針對這些獨特的地理?xiàng)l件，推薦采用等焓降溫、加濕的空氣處理方案，而這正是蒸發冷卻空調器中發生的過程，蒸發冷卻正是利用自然條件中空氣的干、濕球溫差來取得冷量的，室外空氣愈干燥，溫度愈高(這種場合的干濕球溫差很大)，其降溫效果也愈好，在亞洲尤其是中國的中西部干燥和比較干燥的地域很寬廣，說明可以應用蒸發冷卻供冷的潛力很大。東部地域氣候比較潮濕，雖然應用有些局限；但是在通風降溫或者空調工程中，作為新風預冷的措施也是可以考慮的。

1蒸發冷卻在我國各區域的適用性分析

1.1氣象分區

以室內狀態參數tn=26~C，φ=60％為基準點，將室外空氣狀態參數在焓濕圖上劃分為四個區域，見圖l，從焓濕圖的劃分中，可以明顯地得到各區的特點：

I區，空氣的濕球濕度和含濕量都低于室內設計值，因此，此區域內可以使用DEC或IEC+DEC。詳見圖2和圖3。

Ⅱ區，空氣的濕球溫度高于室內設計值，但是含濕量低于室內設計值，這表明可以使用DEC+IEC技術。

Ⅲ區，其濕球溫度低于室內設計值，含濕量高于室內設計值，只可以采用DEC技術，對于有減濕要求的空調工程而言，蒸發冷卻不適用。

Ⅳ區，其濕球溫度和含濕量?jī)烧呔哂谑覂?nèi)設計值，蒸發冷卻技術不適用，但可以考慮將空氣進行去濕干燥后再采用相應的蒸發冷卻技術。其空氣處理過程詳見圖4。

1.2我國城市四區的歸類

對我國百余城市室外氣象參數進行分析，根據當?shù)卮髿鈮旱撵蕽駡D來確定城市所在區域。

I區城市：內蒙古錫林浩特；新疆的喀什、烏魯木齊、克拉瑪依、哈密和塔城；青海的西寧、格爾木；甘肅山丹；四川甘孜；黑龍江的海拉爾、博克圖；西藏的拉薩、日喀則。

圖2、圖3中w為室外的空氣狀態點，N為室內的空氣狀態點，O為送風狀態點，ε為熱濕比，hw為室外空氣狀態點W對應的焓，tsw為室外空氣狀態W對應的濕球溫度，W’為經過問接蒸發冷卻處理后的空氣狀態點，tsw’，為空氣狀態W’對應的濕球溫度，hw’，為空氣狀態點W’對應的焓。

Ⅱ區城市：內蒙古的呼和浩特；陜西的榆林、延安；寧夏的銀川、鹽池；甘肅的敦煌、酒泉、蘭州、平?jīng)?、天水；新疆的伊寧、?kù)爾勒、石河子。

Ⅳ區城市：黑龍江的嫩江、海倫、齊齊哈爾、哈爾濱、牡丹江，吉林省，遼寧省，河北省，山西省，陜西省(除榆林)，山東省，江蘇省，安徽省，浙江省，江西省，福建省，河南省，湖北省，湖南省，廣西，廣東，四川(除甘孜)，貴州，云南。通常認為此區域即是我國非干燥地區。

以上所選的區域城市均為《采暖通風與空氣調節設計規范》(GBJI9—87)中的室外氣象參數。

圖4顯示了將空氣進行去濕干燥后再采用相應的蒸發冷卻技術中w為室外的空氣狀態點，N為室內的空氣狀態點，O為送風狀態點，ε為熱濕比，W’為經除濕處理后的空氣狀態點，w’’為經間接蒸發冷卻處理后的空氣狀態點，tsw’’為空氣狀態w’’對應的濕球溫度，hw’’為空氣狀態點W’’對應的焓。

2環?？照{(diào)結構

單元式環?？照{(diào)機通常是由填料、風機、水泵、集水箱及供水系統組成。它被制成一個完整的單元。填料帶有金屬外框，可以方便地取出檢修和清理：集水箱可從機組下部靈活的取出，以便清理積垢。風機一般采用前向葉型離心式風機，電機采用防水型全封閉或半封閉式電機。這些單元式空調機通常安裝于室外或屋頂，室外全新風經過空調機冷卻后由風道送入室內，見圖5。

這種類型蒸發冷卻器的填料是多孔滲水填料，水從填料上部向上噴到一個更上方的半圓形管子內壁(呈拱形)，通過半圓形管子內壁水流被均勻地灑到填料頂上的分水板上，然后再通過分水板在重力作用下濕潤填圖5環?？照{(diào)機料，并流到填料下面的水池中，循環水泵不斷地將池中的水通過布水管送到填料上端。由于水分不斷地蒸發掉，需在水池中安裝浮球閥，當水位低于設置位置時浮球閥打開進行補水。

直接蒸發冷卻的物理過程如圖6所示：室外空氣在風機的作用下流過被水淋濕的填料而被冷卻，空氣的干球溫度降低而濕球溫度保持不變，蒸發冷卻器通過液態水汽化吸收汽化潛熱來降低干空氣溫度。

直接蒸發冷卻的效率為

η1=(tgw-tgo)／(tgw-tsw)

式中tgw一室外空氣的干球溫度，℃；

tsw一室外空氣的濕球溫度，℃；

tgo一直接蒸發冷卻后空氣的干球溫度，℃。

3蒸發冷卻技術在非干燥地區應用

本文所指的非干燥地區即是Ⅳ區中所包含的城市：對于Ⅳ區城市中蒸發冷卻技術的應用，專家認為如果采用直接蒸發冷卻過程(DEC)，可對空氣進行降溫加濕，但濕度的增加抵消了溫降帶來的效果，所以應該采用不增加含濕量的間接蒸發冷卻(IEC)來降低空氣溫度，結果可能達不到空調要求的送風狀態，但比使用DEC效果好。

此外，在非干燥地區，由于夏季室外空氣含濕量過大，即使使用IEC+DEC技術也無法得到滿意的送風狀態，但是若將室外空氣用除濕劑經吸收或吸附除濕處理成干燥空氣，這樣就同干燥地區一樣可以使用IECDEC技術，以得到要求的送風狀態，即除濕冷卻。

最后，在非干燥地區還可用IEC對空調新風進行預冷，擴大DEC換熱器兩側的傳熱溫差，改善換熱器的性能。

總之，國內大多專家、學者都認為DEC不適合在非干燥地區使用，即使要使用也必須先對室外空氣進行除濕處理。這樣不但增加投資成本，也增加了設備復雜程度，因此蒸發冷卻技術(IEC、DEC)在非干燥地區很少得到應用。

4環?？照{(diào)機在非干燥地區應用

盡管國內專家、學者大都認為要將空氣進行去濕干燥后再采用相應的蒸發冷卻技術。但是自從2002年開始環保空調機在廣東地區得到廣泛應用，而且在使用中沒有對空氣進行去濕干燥處理，而是直接使用。由于產品銷量逐年快速增長，目前已遠銷馬來西亞，這樣一個和理論分析相違背的現象引起我們的興趣和關注，通過調研發現目前該空調機主要應用于大空間工業廠房的通風降溫，如電子包裝車間、噴油車間、注塑廠、超市、食堂、牛仔褲廠等場所。其目的是在炎熱夏季用低成本的設備來改善工人的工作條件。

理論分析知道，環?？照{(diào)的降溫能力在非干燥、干旱地區受室外空氣狀態限制，而且直接環?？照{(diào)運行后，室內濕度往往高達80％以上，這樣的結果遠遠達不到空調規范所要求的溫度、濕度要求，但是通過在廣東東莞市實際應用該蒸發冷卻空調機的廠房親自體驗后，感覺它明顯改善了室內操作環境。這樣它不大可能被準確的稱為空調(濕度大)，但應當可以稱之為節能的通風降溫設備。

其優點是，使用環?？照{(diào)的生產廠房大門和窗戶全部打開，采用全新風系統，使得廠房?jī)?nèi)一直保持正壓，室外新風不斷將室內污濁、有污染的氣體由門窗排出去，有力地改善了室內衛生狀況，這一優點是傳統機械制冷無法比擬的。尤其是SARS疫情爆發后，

空調系統的安全衛生問題更加引起暖通界人士和衛生部的關注，而直接蒸發冷卻式空調以水作為制冷劑，不使用CFCs，所以這種健康環保節能設備的應用前景的確值得暖通界人士關注。

5設備應用分析

要了解直接環?？照{(diào)的實際運行效果，以東莞市久裕通風降溫設備有限公司提供的蒸發冷卻空調機(18000m3／h)為研究對象，對其在廣東東莞使用狀況做了具體測試，以得到準確的數據進行分析研究：

5.1環?？照{(diào)進、出風相對濕度比較

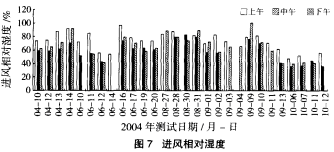

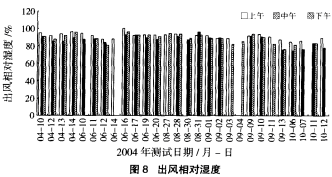

圖7顯示，在所選的2004年23個測試日期中，4、6月份平均濕度約為60％，8月份約為80％，9月份降到約60％，10月份又降到38％左右。圖8顯示在不同月份使用蒸發冷卻空調機時，室外空氣被處理后的相對濕度在4、6、8、9月份平均約90％，而10月份則降到78％左右?？梢娫摰貐^(qū)平時相對濕度較高，使用環保空調后的空氣相對濕度更高。

表1室外參數(參照廣州地區)

季節	干球溫度，℃		濕球溫度	相對濕度	室外風速	大氣壓
	空調	通風	℃	%	m/s	kPa
夏季	33.5	31	27.7		1.8	100.45
冬季	5	13			2.4	101.95

5.2環?？照{(diào)進、出風干球溫度比較

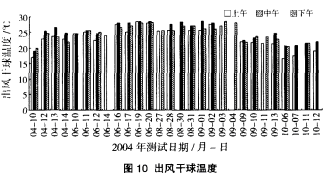

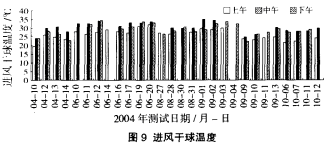

由圖9，圖l0所示，使用環?？照{(diào)后出風干球溫度在不同季節均有下降。以中午數據為例，經環?？照{(diào)處理后的空氣溫度變化在19～28.5℃之間，最高溫降9.5℃(相對濕度42.45％)，最低溫降1.7℃(相對濕度82.5％)。尤其是在10月份，室外相對濕度較低，在35％～44％之間變化，此時溫降平均在7.3℃，效果非常好。

可以看出室外空氣相對濕度的高低對溫降程度影

響顯著：

5.3相對濕度的影響

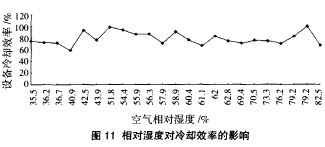

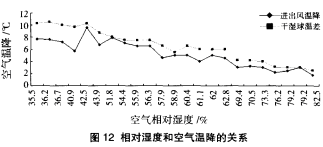

同樣以中午的數據為例分析相對濕度的影響。由圖11可以看出，相對濕度對環?？照{(diào)冷卻效率影響不大，和理論分析一致，即設備效率主要由填料本身性能決定。圖12顯示隨著室外空氣相對濕度的增加經環?？照{(diào)處理后的空氣溫度降明顯下降。這是由于空氣相對濕度大時，干、濕球溫度差減少，而設備效率不變，所以進、出風溫度降相應地也減少。

6結語

在大空間工業廠房、高溫車間中的通風降溫通常采用天窗、換氣扇、氣樓、排氣風帽等措施，其降溫只能接近室外溫度。如果采用壓縮式制冷空調系統，則不但初投資和運行費用高，而且室內空氣品質下降，對于會產生有害氣體的車間還不能采用。

環?？照{(diào)在東莞地區使用，缺點是室內濕度大，相對濕度大于80％，達不到空調設計的標準：但是它在南方地區大空間工業廠房、高溫車間中使用，能有效排除車間有害氣體，增加通風換氣量，同時根據室外空氣狀況不同程度地降低車間內部溫度，有效地改善工人操作環境，并且節能節電，使得初投資和運行費用大幅下降。所以環?？照{(diào)應用于大空間廠房、高溫車間進行通風降溫有著廣闊的應用前景。
